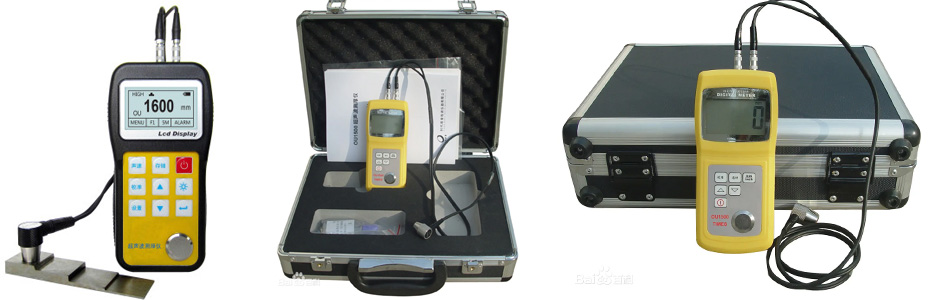

现场展示

超声波测厚仪是根据超声波脉冲反射原理来进行厚度测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。

定义

超声波测厚仪是采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量 。

超声波测厚仪主要有主机和探头两部分组成。主机电路包括发射电路、接收电路、计数显示电路三部分，由发射电路产生的高压冲击波激励探头，产生超声发射脉冲波，脉冲波经介质介面反射后被接收电路接收，通过单片机计数处理后，经液晶显示器显示厚度数值，它主要根据声波在试样中的传播速度乘以通过试样的时间的一半而得到试样的厚度。

相关应用

由于超声波处理方便，并有良好的指向性，超声技术测量金属，非金属材料的厚度，既快又准确，无污染，尤其是在只许可一个侧面可按触的场合，更能显示其优越性，广泛用于各种板材、管材壁厚、锅炉容器壁厚及其局部腐蚀、锈蚀的情况，因此对冶金、造船、机械、化工、电力、原子能等各工业部门的产品检验，对设备安全运行及现代化管理起着主要的作用。

超声清洗与超声波测厚仪仅是超声技术应用的一部分，还有很多领域都可以应用到超声技术。比如超声波雾化、超声波焊接、超声波钻孔、超声波研磨、超声波液位计、超声波物位计、超声波抛光、超声波清洗机、超声马达等等。超声波技术将在各行各业得到越来越广泛的应用。

使用技巧

一般测量

1、在一点处用探头进行两次测厚，在两次测量中探头的分割面要互为90°，取较小值为被测工件厚度值。

2、30mm 多点测量法：当测量值不稳定时，以一个测定点为中心，在直径约为30mm 的圆内进行多次测量，取最小值为被测工件厚度值 。

精确测量法

在规定的测量点周围增加测量数目，厚度变化用等厚线表示。

连续测量法

用单点测量法沿指定路线连续测量，间隔不大于5mm。

网格测量法

在指定区域划上网格，按点测厚记录。此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。

校验方法

1、外观检查 配件齐全，外表不得有硬的碰伤和变形，所有紧固件不得松动和脱落。

2、测试误差 ∣仪器示值-标称值 ∣≤允许误差 ∣仪器示值-标称值 ∣≤0.3‰标称值。

校验评定

1、最大误差在允许值范围内，评定该超声波测厚仪合格并出具校验记录表，否则应进行修理调试和重新校验

2、超声波测厚仪校验周期为壹年。
