经纬仪是一种常规的测量仪器，广泛应用于军事、建设等诸多行业。电子经纬仪是集光、机、电、计算为一体的自动化、高精度的光学仪器，是在光学经纬仪的电子化智能化基础上，采用了电子细分、控制处理技术和滤波技术，实现测量读数的智能化。 电子经纬仪既可单独作为测角仪器完成导线测量等测量工作，又可与激光测距仪、电子手簿等组合成全站仪，与陀螺仪、卫星定位仪、激光测距机等组成炮兵测地系统，实现边角连测、定位、定向筹各种测量。在采用点阵式双面双排液晶显示和标准的（RS232、RS485、USB2.0 和最近发展起来的篮牙技术等）通讯接口后，既可直接读数，同时又可实现数据通讯。电子经纬仪能够实现数据的液晶显示，误差补偿，尤其是对仪器本身工艺上所产生误差进行补偿和校正，使电子经纬仪测量时，能够以较少的测量前期工作达到较高的精度，大大减轻了测量作业量。电子经纬仪对误差的修正和测量是通过按键设定和操作来实现的。

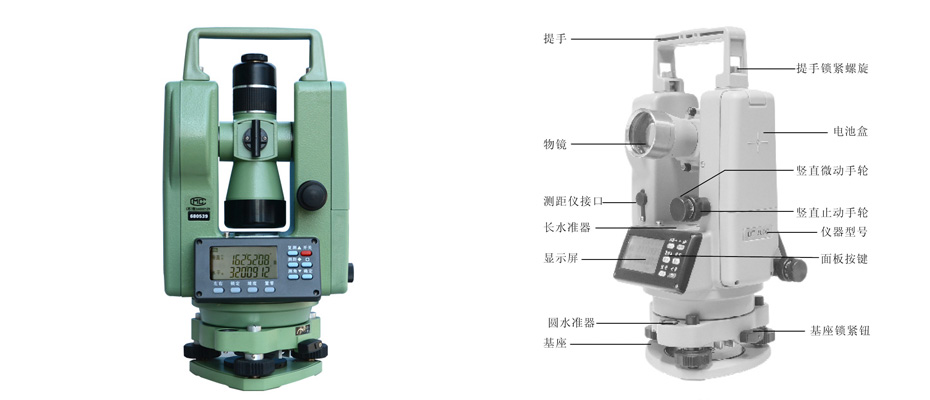

电子经纬仪有以下部件组成

1、望远镜，2、照准部，3、光栅盘或光学码盘,4、测微器系统，5、轴系,6、水准器，7、基座及脚螺旋，8、光学对点器，9、读数面板几大部分组成。

电子经纬仪型号众多，有相同的特点如下：

1、仪器横轴和竖轴采用相同的合金钢制造的密珠式轴系，轴与轴套之间是螺旋形排列的滚珠，采用轻压过盈配合。其间隙为零，它的误差仅仅是加工形状误差，因此这样轴系具有精度高，温度影响小，低温转动灵活，抗震性能好，不易卡死，寿命长等特点，从而保证仪器的可靠性和稳定性。

2、光栅条数少(水平盘的光栅条数仅 6480 条)，因此降低结构的技术要求，从而增大仪器的稳定性，提高仪器抗振能力。

3、具有自动修正功能，能修正仪器指标差、视准轴误差值和横轴误差，从而提高仪器精度。

4、电路板小，采用信号自动平衡数字电路，实现电调自动化，增强仪器可靠性。

5、耗电小，工作电流低。

6、采用激光对中，对中醒目、清晰，使用方便。

7、有全站仪操作功能。

8、角度有三种表示形式：60 进制，400 进制，6000 制密位。特别是密位制可供部队使用。

技术改进

1、将指标水准器改为竖盘指标自动补偿器，提高了竖直角的观测速度与准确性；

2、轴系也有很大的改进，使轴系变得轻便灵活，同时稳定可靠；

3、望远镜也由倒像望远镜改成了正像望远镜；

4、使用光栅盘或光学码盘，用光电转换元件接收信号，经数据处理后实现水平角和竖直角读数自动显示和记录。

决定电子经纬仪精度的因素

由于加工工艺等方面的原因，电子经纬仪精度主要由下面的因素决定:

1、成像误差：望远镜成像质量包括望远镜鉴别率和像差，望远镜调焦时视轴变动误差；

2、轴系误差：其中包括轴的制造准确度、轴与轴之间的间隙、竖轴与横轴的垂直度、视准轴与横轴的垂直度、竖轴不铅垂、照准部旋转正确性等；

3、偏心差：偏心差包括照准部偏心差、水平度盘偏心差、竖直度偏心差；

4、竖盘指标自动补偿器的补偿准确度；
