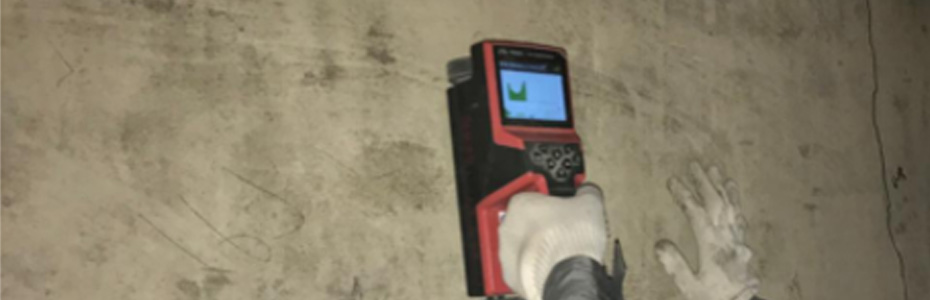

现场展示

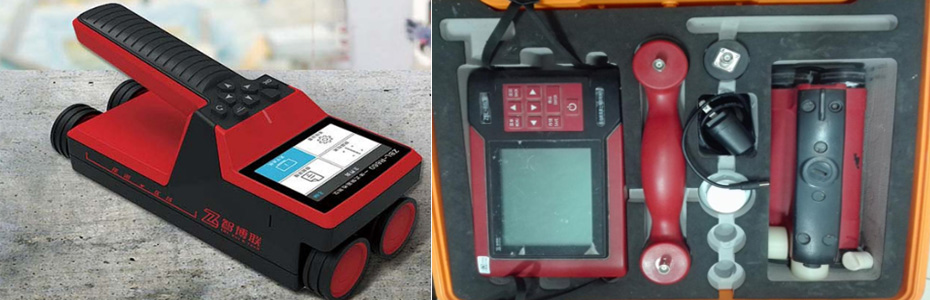

钢筋扫描仪，主要用于工程建筑混凝土结构中钢筋分布、直径、走向，混凝土保护层厚度质量的检测。钢筋扫描仪能够在混凝土的表面测定钢筋的位置、布筋情况、测量混凝土保护层厚度、钢筋直径等。除此之外，钢筋扫描仪还可以对混凝土结构中的磁性体及导电体的位置进行检测，如墙体内的电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。钢筋扫描仪是施工过程监测和质量检验的有效工具。

性能特点

仪器测量快速、精确。钢筋仪测试速度快，能够对钢筋进行准确的定位，并且保护层厚度测试的重复性好。

测试探头使用时间长。

单探头测试。测试中无需更换探头，可进行双量程的切换，保证了测试精度和探测深度。

现场显示测量信息。测试结果直接显示在屏幕上，无需人工参与，大大提高了测试精度。

网格扫描模式和剖面扫描模式。可直观的显示钢筋的分布图。且扫描边界在扫描过程中自动切换，实现了无边界扫描。

强大的扫描系统。可确保的扫描路径的正确，保证了测试数据的正确。

功能强大的专业windows数据分析处理软件。以图形的方式表示测试结果，可以直接生成Word检测报告或将数据导入Excel，方便快捷。

维护和保养

1. 定期对钢筋扫描仪进行校准，并存档调校记录，指定专人负责仪器校准;

2. 每月按指定项目对钢筋扫描仪进行维护,记录每次检查维护的项目是否正常;

3. 对于在使用过程中发现问题的，测试人员应即时通知钢筋扫描仪维护人员,并上报上级主管，告知仪表故障现象和产生相应问题的原因;

4. 按规定定期将钢筋扫描仪送到标准计量部门进行校准;

5. 每月为钢筋扫描仪做一次清理工作，由于仪器的原厂家规定没有原厂家的同意不得擅自拆开仪器。因此，清洗的对象主要为钢筋扫描仪的外壳和表面，建议采用酒精擦洗，注意不要将酒精流入仪器内部。清洗完后，用干净的干布吸干附在仪器表面的液体。保持仪器的清洁和干燥;

6. 钢筋扫描仪放置的位置需满足以下条件:周边不存在腐蚀性的气体;周边不存在直射的光线;清洁的环境;仪器放置的位置平整;

7. 钢筋扫描仪用完以后，用布套将其罩住，以防细小灰尘进入仪器、仪表内部;

8. 每次使用完后，应拔掉钢筋扫描仪电源接头;

9. 钢筋扫描仪不能随意拆卸和调整可调元件;

10. 运输或测试过程中，应防震和防水。

现场操作要求

1. 熟读用户手册;

2. 不同类型的柱及各类型主梁应作为主要扫描对象;

3. 梁、柱箍筋应从柱端及梁端开始扫描，扫描长度不小于1.8m;

4. 梁底主筋及排数必须在梁跨中位置扫描，以避免在梁端钢筋弯起造成第筋根数漏扫;

5. 登高作业安全，梯子必须有人扶时才能使用;

6. 使用钢筋扫描仪检测时，必须根据受检构件的钢筋实际配置设置相同的钢筋直径大小。

7. 钢筋扫描仪的放置要平稳、无震动、严禁将仪器、仪表放在存在隐患的位置;

8. 为防止钢筋扫描仪的机械损伤，仪器仪表的上方严禁放置物品，更不要将钢筋扫描仪靠近化学物品;

9. 钢筋扫描仪在暂时不用时应将仪器关闭，以延长仪器使用寿命，长时间不用时，需取出电池;

10. 连续开关仪表的时间间隔要求大于60秒;

11. 部门外借用仪器、仪表时，需填写借用登记表，注明借用人、日期、仪表型号等信息;

12. 钢筋扫描仪在操作过程中要格外小心，严禁按键用力过大，操作时应以宁慢勿错为原则，防止因误操作产生的不良后果;

13. 切勿长期将钢筋扫描仪放置于高热环境中(>=50℃);

14. 避免靠近非常强的磁场，如大型电磁铁、大型变压器等;

15. 避免进水。

使用说明

一、钢筋扫描仪使用前的准备工作

首先将仪器从机箱内取出，在厚度测试和直径测试时，连接好探头和主机，在钢筋扫描时要将主机连上探头和扫描小车，然后按下键盘上的键，之后出现开机画面。

二、钢筋扫描仪的扫描方法

以下步骤根据实际使用总结，操作过程中需严格按照如下步骤。

1. 获取资料

获取被测构件的设计施工资料，确定被测构件中钢筋的大致位置、走向和直径，并将仪器的钢筋直径参数设置为设计值。如上述资料无法获取，将钢筋直径设置为系统默认值，用网络扫描或剖面扫描和直径测试功能来检测钢筋直径和其保护层厚度。

2. 确定检测区

根据需要在被测构件上选择一块区域作为检测区，尽量选择表面光滑的区域，以便提高检测精度。

3. 确定主筋(或上层筋)位置

选择一个起始点，沿主筋垂向(对于梁、柱等构件)或上层筋垂向(对于网状布筋的板、墙等)进行扫描，以确定主筋或上层筋的位置，然后平移一定距离，进行另一次扫描，将两次扫描到的点用直线连起来。注意:如果扫描线恰好在箍筋或下层筋上方，则有可能出现找不到钢筋或钢筋位置判定不准确的情况，表现为重复扫描时钢筋位置判定偏差较大。此时应将该扫描线平移两个钢筋直径的距离，再次扫描。

4. 确定箍筋(或下层筋)位置

在已经确定的两根钢筋的中间位置沿箍筋(或下层筋)垂向进行扫描，以确定箍筋(或下层筋)的位置，然后选择另两根的中间位置进行扫描，将两次扫描到的点用直线连接起来。

5. 检测保护层厚度和钢筋直径

已知钢筋直径检测保护层厚度:选择仪器的厚度测试功能，设置好编号和钢筋直径参数，在两根箍筋(下层筋)的中间位置沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的保护层厚度;在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的保护层厚度。注意设置相应的网格钢筋状态。

未知钢筋直径检测保护层厚度和钢筋直径:

选择仪器的直径测试功能，设置好编号，在两根箍筋(下层筋)的中间位置探头平行于钢筋沿主筋(上层筋)的垂线方向扫描，确定被测主筋(上层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，检测钢筋的直径和该点保护层厚度，在两根主筋(上层筋)的中间位置沿箍筋(下层筋)的垂线方向扫描，确定被测箍筋(下层筋)的精确位置，然后将探头平行放置在被测钢筋的正上方，设置相应的网格筋状态，检测钢筋的直径和该点保护层厚度。
